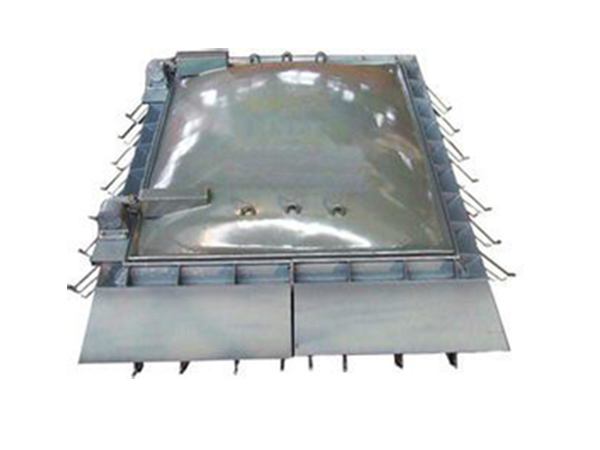

礦用防水閘門主要有防水閘門扇,門框,拉緊裝置和門樞等部件。
1.門扇由殼板,井字肋板和圈梁等組成,殼板采用超密寬鋼板墊壓工藝,殼板與肋板為等量級度,門扇與門樞之間采用甲萬形橡膠條封。
2.門框?yàn)楣ぷ中武摪褰M合焊接件,除圈梁外,其余均埋入墻內,門框底板面上在施工時應焊有裝配用拉筋,以使與洞室鋼筋聯成一體。
3.拉緊裝置為楔形板緊固方式,楔形板緊固行程為20.5mm。
4.門框采用滾動軸承,門扇關合后可沿水壓力方向移動7mm達到密封效果
防水閘門的安裝要求：
1、防水閘門是井下防水的主要安全設施，凡水患威脅嚴重的礦井，在井下巷道設計布置中，就應在適當?shù)攸c(diǎn)預留防水閘門硐室和水閘墻的位置，使礦井形成分翼、分水平或分采區隔離開采。水患發生時，能夠使礦井分區隔離，縮小災情影響范圍，控制水勢危害，確保礦井安全。通過防水門的軌道、 電機車架空線等必須靈活易拆， 在關閉防水門時，能迅速拆除； 通過防水門墻內的各種管路和安設在閘門外側的閘閥的耐壓能力，都必須與防水閘門所設計壓力相一致； 通過防水門墻內的電纜、 管道， 必須用堵頭和閥門封堵嚴密， 不得漏水；
2、 防水門必須安設觀測水壓的裝置， 并有放水管和放水閘門；
3、 防水門竣工后， 必須由礦總工程師負責組織部門， 按照設計要求進行驗收； 對新掘進巷道同時建筑的防水門， 必須進行注水耐壓試驗， 水門內巷道的長度不得大于 15m， 試驗的壓力不得低于設計水壓， 其穩定時間應在 24h以上， 試壓時應有專門安全措施， 并由礦總工程師批準。
4、 防水門應能在發生突然涌水時迅速關閉。 防水門應向泵房外面開。
