煤礦全氣控風門自動控制裝置與電控風門控制裝置、電控氣風門控制裝置及電控液風門控制裝置等相比，全氣控風門自動控制裝置采用壓縮空氣為動力源，無任何電接入，不采用電源而實現風門的自動控制，安全性能較高，自動化程度較高，節省了人力，同時可以實現兩道風門互為閉鎖，避免兩道風門同時打開的情況，安全可靠。

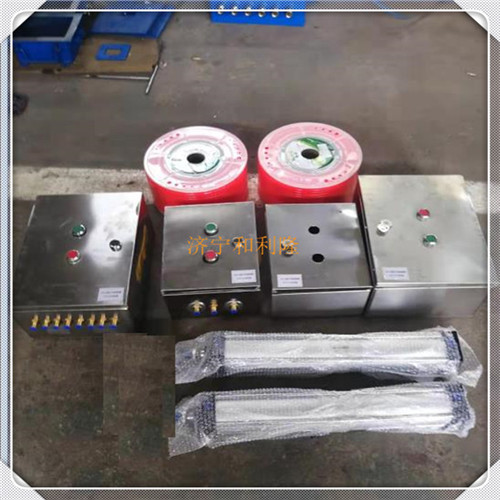

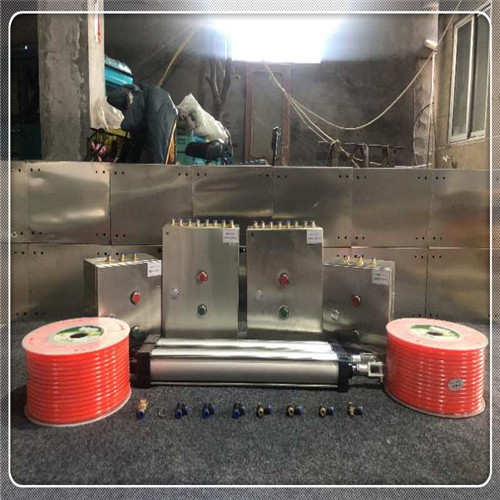

煤礦全氣控風門自動控制裝置,全氣動礦用風門用自動控制裝置其中包括：A門控制箱2和B門控制箱8，A門控制箱2連接有A門聲音報警箱1、A門信號發生器10、A門磁控閥3 、A門執行器4，A門執行器4連接在A門11上，B門控制箱8，B門控制箱8連接有B門聲音報警箱9、B門信號發生器13、B門磁控閥7 、B門執行器6，B門執行器6連接在B門12上，A門控制箱2和B門控制箱8共同連接有氣源處理箱14和互鎖控制箱5，所述的A門11和B門12的門框上分別安裝有風門狀態檢測裝置A門磁控閥3和B門磁控閥7，所述的A門11和B門12的門扇上分別安裝有A門永磁體15和B門永磁體16與A門磁控閥3和B門磁控閥7對應，所述的A門磁控閥3和B門磁控閥7通過與之對應的A門永磁體15和B門永磁體16距離的離開和貼近從而輸出A門11和B門12開門關門狀態信號，所述的A門信號發生器10安裝在A門11側面，所述的B門信號發生器13安裝B門12側面，礦井內正常行人或車輛在行走過程中，觸發A門信號發生器10和B門信號發生器13，A門信號發生器10和B門信號發生器13分別輸出信號給A門控制箱2和B門控制箱8，A門控制箱2和B門控制箱8根據所給的信號和當前A門11、B門12的開關狀態，準確的通過A門磁控閥3 、A門執行器4和B門磁控閥7、B門執行器6來控制A門11、B門12的開閉，同時A門控制箱2或B門控制箱8在開門或關門的同時將所給的信號傳遞到互鎖控制箱5，來控制A門11和B門12的互鎖，即當A門11打開時，B門信號發生器13失去作用，當A門11關閉后B門信號發生器13才能正常輸出氣源信號給B門控制箱8，從而實現兩道風門之間的互鎖，滿足礦用規程要求：同一時間只能打開一道風門。
