氣動風門裝置,礦用氣動風門裝置工作原理
作者： 礦用風門來源： 互聯網

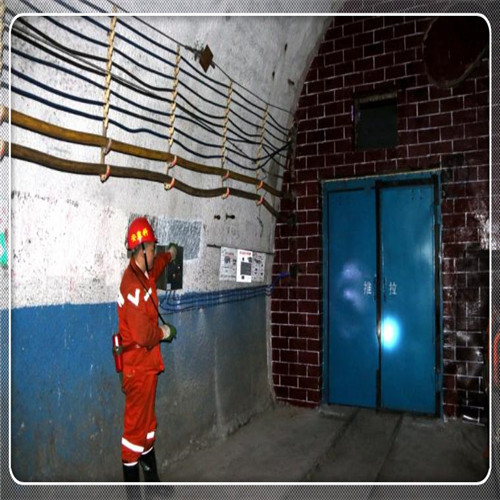

氣動風門裝置使用方便，便于維護，動作靈活，安全可靠等技術優點。在井下安裝使用后更加確保了礦井的安全生產。減少了人工，提高了運輸效率。
礦用氣動風門裝置工作原理是：門內、外先導閥在復位狀態下，同時第一風缸和第二風缸的風門關閉，風門內、外先導閥的閥芯均處于上位。這時，終端執行閥的控制風源被關閉，終端執行閥閥芯推向上，此時風源的壓力風將終端執行閥的下位通道（第一進氣口）經單向阻尼閥進入風缸的后腔，使其風門處于關閉狀態。此時交叉閉鎖閥均處于通路。
開風門時，撥動風門外先導閥的手柄，風門外先導閥的閥芯由上位改為下位，風路將由風源經交叉閉鎖閥、風門外先導閥上通口、風門內先導閥下通口，將輸出的壓力風送入另一套自動風門控制機構的交叉閉鎖閥的控制端口，使另一套自動風門控制機構的交叉閉鎖閥閥芯向上移動，切斷了另一套自動風門控制機構風門內、外先導閥的風源，使另一套自動風門鎖閉機構的風門操作無效，從而實現了對另一套自動風門鎖閉機構的風門閉鎖。在此同時，將壓力風送入終端執行閥的控制腔，使閥芯向下移動，此時終端執行閥將風缸的前后腔進出風口換向，使前腔接入壓力風，后腔經過阻尼閥排空，完成了風門開啟過程。
風門關閉時，撥動風門內先導閥手柄，由于風門外先導閥在下位，風門內先導閥也處于下位，從而切斷了終端執行閥的控制風源，終端執行閥和另一套自動風門鎖閉機構的交叉閉鎖閥復位，終端執行閥將風路換向，風缸的后腔進入壓力風，前腔口開放，風門關閉，完成了風門關閉過程，同時另一套自動風門鎖閉機構的交叉閉鎖閥解鎖，允許另一套自動風門鎖閉機構的風門操作。
