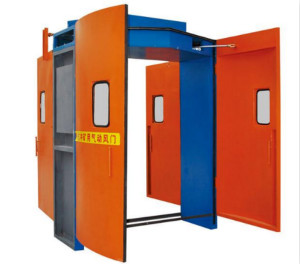

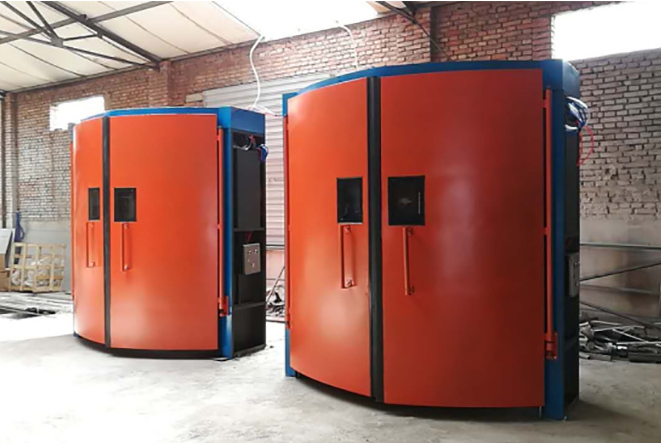

復合式減壓風門的結構由2套門框（左門柱2個、右門柱2個、頂箱2個）、門扇（正向風門4扇、反向風門4扇）、氣動執行元件箱（設置在頂箱中）、氣動控制元件箱（2個主控箱設置在右門柱內）、氣動按鈕箱4個組成，各連接部件通過螺栓組裝。

復合式減壓風門主要技術參數
1.風門主要技術參數
1)規格尺寸2.4*2.8(寬×高)）尺寸類型為：凈通過尺寸；
2)風門材質：
a)門門框采用40mm*40mm組焊成150mm*500mm的門柱矩；
b)門扇骨架采用40mm*40mm*3mm方管,面板采用厚度2mm的鋼板；
3)風門開啟形式：同向同步開閉；
4)門扇開啟角度：≥90度；
5)門扇與門扇、門扇與門框之間加裝密封膠墊，雙向密封，確保密封性能良好；
6)門框、門扇采用全鋼噴漆結構，防腐、防潮、阻燃、強度大、不變形；顏色為藍色；

復合式減壓風門系統主要技術特性
1)控制系統：QKZM-1氣控系統；
2)驅動裝置：氣壓傳動；
3)門扇開啟角度：≧90；
4)風門開啟形式：每組4扇門正反向同步開啟關閉。車輛及人員通過時，按動開門按鈕風門自動打開，車輛或人員經過后按動關門按鈕自動關閉，無需人力開啟；
5)安全性能強，風門開啟關閉時間可調，有效防止風門破壞傷人事故的發生；
6)兩道風門之間實現閉鎖，只能打開一道風門；
7）氣動控制系統簡單，易安裝、易維護；

復合式減壓風門主要特點
1）門體與門扇之間緊密連接，漏風量小。
2）系統簡單，安全可靠。
3）防腐、防潮、阻燃、強度大。
4.主要配置
單套機械部分主要部件配置
序號 名稱 數量 單位
1 門柱 12 件
2 頂箱 6 件
3 門扇 24 扇
4 底連接固定門檻 6 根

單套氣控部分主要部件配置
序號 名稱 數量 單位
1 氣缸 24 件
2 氣控裝置 3 套
3 氣控外圍件 3 套
