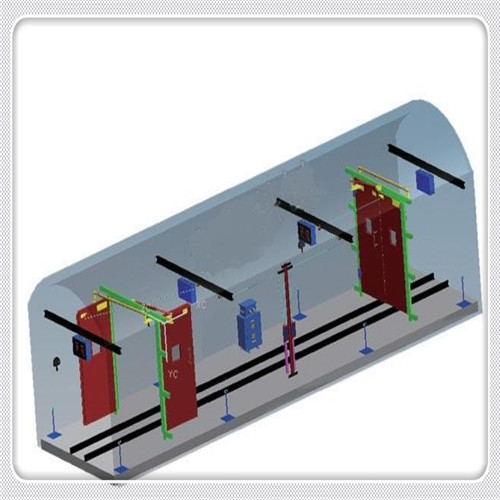

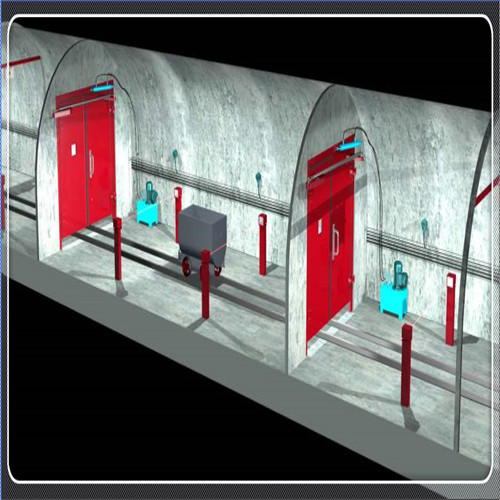

濟寧和利隆生產的全自動過車風門控制裝置是煤礦井下通風系統中不可缺少的組成部分，是重要的安全基礎設施，更是礦井治理瓦斯、煤塵、火災以及改善井下氣候條件的重要手段之一。本礦過車風門安設于井下各聯絡巷道，用于井下巷道阻隔通風風流，且保證行人及運輸車輛正常通行，也可配備后備不間斷電源，保證在斷電情況下可以確保風門電控系統的正常使用。
礦用自動風門控制裝置運行環境條件
1、裝置在下列環境條件下應能正常工作
a)環境溫度：0～+40℃；
b)相對濕度：≤98%（25℃）；
c)大氣壓力：80～116kpa；
d風速：≤8m/s;
e)安裝在無淋雨、滴水、劇烈震動的地方；
f)在具有甲烷和煤塵爆炸危險的煤礦井下，但無破壞絕緣的氣體或蒸汽環境的礦井場所。
2能承受的最惡劣的貯存條件
a)高溫：+60℃；
b)低溫： -40℃；
c)平均相對濕度：95%；
d)振動：加速度50 m/s2；
e)沖擊：峰值加速度500 m/s2。
全自動過車風門控制裝置技術參數
為便于維護、降低井下風門故障率，風門控制系統采用陜西科美機電設備有限公司風門控制系統，相關技術參數要求如下：
1 、 ZMK127-K礦用隔爆兼本安型風門控制電控箱
（1）供電電源
a)交流輸入電壓：127V/380V/660V/AC±10%/50Hz；
b)工作電流：≤150mA。
（2）開關量信號輸入
4路電平信號輸入，高電平不小于10V,低電平不大于0.5V。
（3）開關量信號輸出
4路電平信號輸出，高電平不小于10V,低電平不大于0.5V。
（4）音頻信號輸出
1路音頻信號輸出電壓幅度≤6V(負載600Ω)。
（5）繼電器控制輸出
控制容量：660/5A、380/10A。
（6）本安參數：
Ｕm:140V Uo:12.0V I0:1.0A Co：10ｕF Lo:0.1 mH
（7） 外形尺寸：520mmX280mmX450mm
（8） 重量：90kg。
（9）防爆型式:礦用隔爆兼本質安全型，防爆標志：Exd[ib]I。
(10) 安全標志編號：MAB110228,防爆合格證編號：320160160
2、 KXB12礦用本全型聲光報警器
(1) 工作電壓: 12V/ DC ；
（2） 工作電流: ≤100mA 。
(3) 語音聲級強度
報警器語音聲級強度在距離1m遠處不小于85dB（A）；
(4) 光信號
報警箱發光二極管發出的光應在黑暗中20m遠內可見；
（5）音頻信號輸入
音頻信號電壓輸入幅度不大于6V(負載600Ω)；
（6）外形尺寸及質量
外形尺寸 310mm×150mm×82mm（寬×高×厚）；
重量 約3.5kg。
（7）防爆型式
礦用本質安全型 防爆標志“ExibI
（8）安全標志編號：MHE110019,防爆合格證編號：320160157
3、GUH6F(S)礦用本安型紅外發送（接收）器
（1）工作電壓（本安）12V；
（2）工作電流(本安) ≤100mA；
（3）檢測距離 >6米；
（4）紅外光輻照度峰值 ﹤20mW/mm2；
（5）發射角度5°；
（6）外形尺寸 2200mmХ160mm×92mm;
（7）重量：6kg；
（8）防爆型式 礦用本質安全型 防爆標志“ExibI”；
（9）安全標志編號：MFA150122(發送器),MFA150123(接收器)
防爆合格證編號：320141613(發送器)，320141614(接收器)
4、GFK60礦用本安型風門開閉狀態傳感器
（1）動作距離：開關閉合50mm±10mm;開關斷開70mm±10mm;
（2）輸出信號：
當磁鐵與傳感器的距離≥70mm±10mm時，常開接點斷開；
當磁鐵與傳感器的距離﹤50mm±10mm時，常開接點閉合；
（3） 響應時間: ≤1s;
（4） 接點容量：DC 12V /0.5A;
（5） 配套電纜：10m；
（6） 外形尺寸：120X40X45mm
（7） 重量：O.5kg。
（8）安全標志編號：MFB150120,防爆合格證編號：320141615
5、氣動執行機構
（1）氣缸型號 KSC1000×100
（2）推拉速度 可調
（3）工作推力 可調
（4）外形尺寸 1000mm×ø100
6、DXB 660/220B 礦用隔爆型不間斷電源箱（選配）
1）環境條件
（1）環境溫度：0-40℃
（2）相對濕度：≤98%RH(25%)
（3）大氣壓力：（80-100）KPA
（4）適用于煤礦井下煤塵及甲烷爆炸性氣體的危險場所。
2）電氣性能
（1）輸入電壓：AC127V/AV220V/AV380V/AV660V
（2）輸出電壓：AC220V
（3）整機功率：≤500W
（4）備用電池參數
——備用電池轉換時間：≤1s
——備用電池工作時間：≥2h
——放電降止電壓：DC22.5V
——最高充電電壓：DC28V
——充電截止電壓：DC28V
——充電電流：≤1.2A
——蓄電池充電方式：浮充式
——電池容量：2V/13000Ah,由1.2V/節的20節鎳氫電池串聯組成；鎳氫電池符合GB/T22084-2-2008的相關要求。
3）功能
（1）電源箱具有市電和備用電池工作指示功能；
（2）電源箱具有放電容量指示功能；
（3）電源箱蓄電池電力快放完，報警指示功能；
（4）電源箱蓄電池過放電保護功能；
（5）防爆型式：礦用隔爆型：防爆標志：Exd IMb
（6）外形尺寸：335mm（長）388mm（寬）250mm（高）
（7）重量：45kg
（8）安全標志編號：MAA130120,防爆合格證編號：113.1250
7、風門規格：平衡式無壓風門4.2（凈寬）×3.1（凈高），每套2道。
