立風井防爆門的幾種樣式
作者： 礦用風門來源： 互聯網
煤礦立風井防爆門伴隨機械通風的出現而產生，已有上百年的發展。據粗略統計，國內外在用和在研的立風井防爆門有數十種。根據其外形和結構特點，大致可分為窗式、蓋式、門式等3類。
礦井主通風機有兩種常見布置方式，分別適用不同類型的防爆門。國外多采用所示布置方式，防爆門一般為窗式防爆門；國內普遍采用圖1（b)所示方式，防爆門可選蓋式或門式。由于主通風機布置方式的差異，使得國內外風井防爆門發展有著不同的技術路線。
窗式防爆門
窗型防爆門通常為矩形板狀結構，也可稱為防爆板、防爆窗等。
4種典型的窗式防爆門，分別為三明治"式防爆門、金屬鉸鏈防爆門、金屬膜片防爆門和紡織物防爆門，見圖2。圖3為派克河礦地面?zhèn)溆蔑L(fēng)井照片，圖中深色部分為防爆門。這類防爆門被爆炸波沖開或沖破后，多數無法自行復位，需人工修復或替換，難以實現快速恢復通風。此外，在井口上部進行修復、替換等搶險作業存在多重危險。針對這些問題，國外通常采用臨時封蓋、整體更換彎頭等應急措施
蓋式防爆門

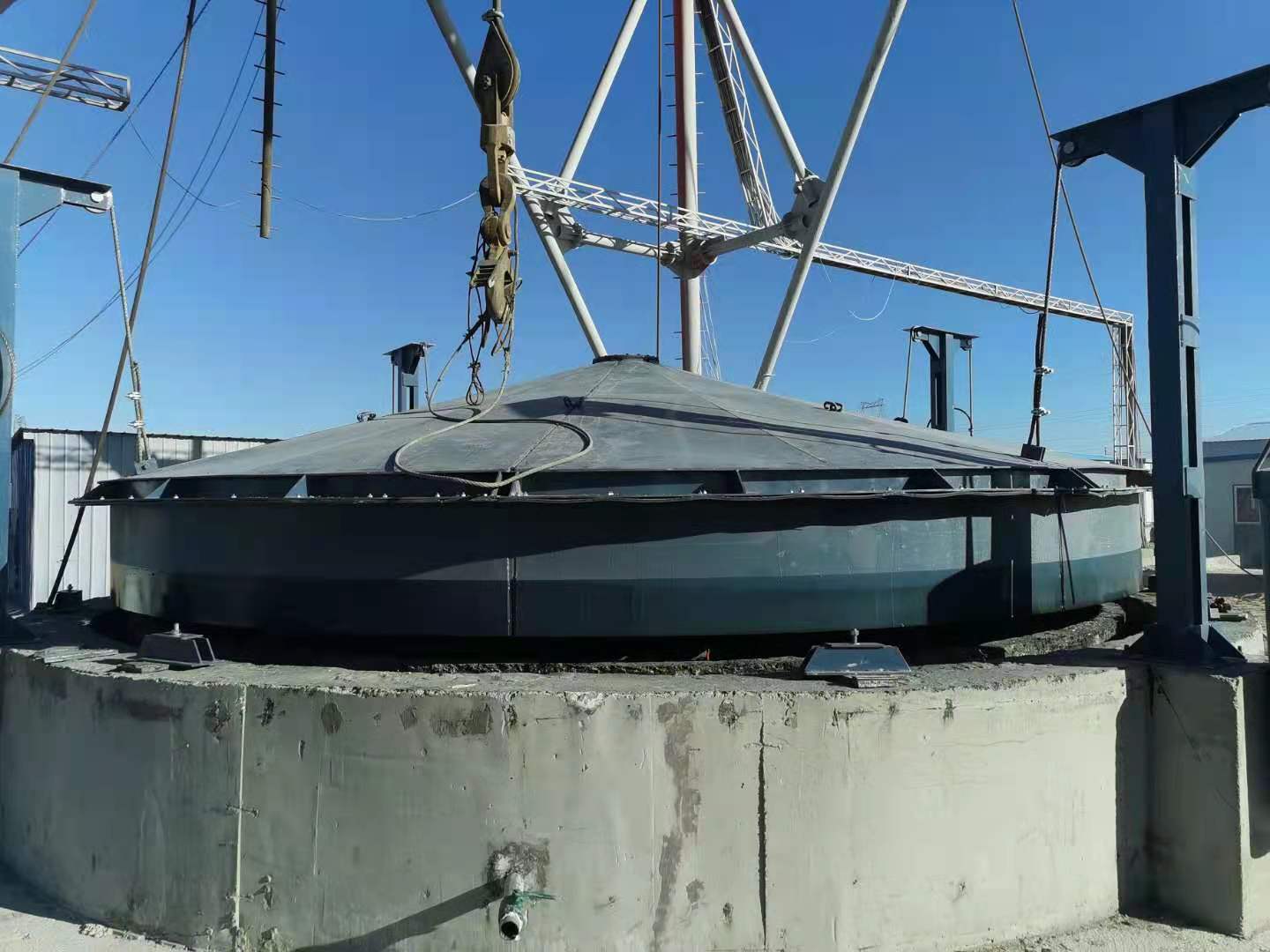

蓋式防爆門一般為圓形蓋狀結構，也稱為防爆蓋、防爆井蓋、防爆帽等。
國內普遍使用的MFBL系列防爆門就是典型的蓋式防爆門。該防爆門最早由前蘇聯引進，其設計由原武漢煤礦設計院于上世紀60和70年代編制和修訂，經原煤炭部審訂作為標準設計，編人《煤炭專用設備圖冊》，沿用至今。
MFBL系列防爆門由門體、密封油槽、滑輪架、重錘、反風鎖扣等構成，見圖4。發生爆炸時，門體受爆炸沖擊自動打開，泄放爆炸壓力，而后在配重鋼絲繩牽引下下落復位，重新蓋嚴井口。實踐表明，該防爆門存在嚴重缺陷和安全隱患，突出表現為：無緩沖和限位裝置，爆炸威力強大時，門體可能被沖飛而遠離井口，致使防爆門長時間無法復位；無可靠的導向機構，門體在上升和下落過程中，可能發生偏移、偏轉，使得門體難以準確復位，導致大量漏風，甚至風流短路

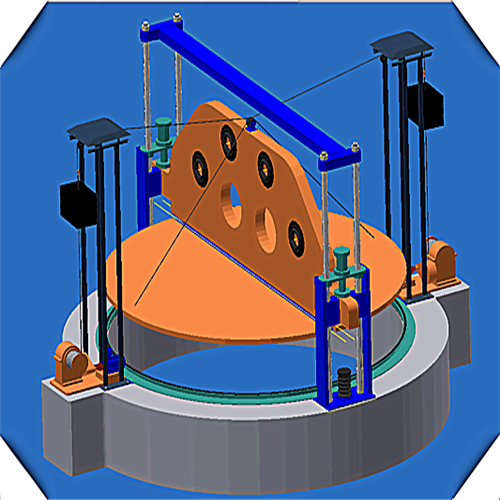

蓋式防爆門的主要特點是：在現有防爆門門體上設置4組天窗，用于先行釋放爆炸壓力；設置雙向同步運動的4組升降液壓缸，用于推拉門體沿缸筒軌道升降。發生爆炸時，設置在立風井中傳感器將爆炸信息傳遞到地面監控處理系統，電控、液控系統相繼動作，升降液壓缸活塞桿快速縮回，帶動門體開啟，泄放爆炸壓力；同時天窗被爆炸氣流沖開，實現急速先導泄壓[ 。12] 該防爆門系統相對復雜，可靠性保障難度較大。
孫玉寧等人提出了兩種蓋式防爆門：立風井導向緩沖防爆門和立風井剛?cè)峄旌蠈?dǎo)向緩沖防爆門。
立風井導向緩沖防爆門主要由外框架、內框架、緩沖傘、中央導向柱4等組成，見圖6。主要特點是：通過長導向來降低卡別風險；采用大型緩沖件來吸收沖擊能量和保護門體。發生爆炸時，爆炸沖擊波將門體沖起，門體在導向框架和中央導向柱的約束下，豎直向上運行，最終撞擊緩沖傘，將能量耗散和轉移；爆炸過后，自動下落復位
門式防爆門
門式防爆門通常為雙開門或單開門結構，多用于斜風井。近年來，國內提出了多種適用于立風井的門式防爆門設計，部分設計已推廣應用，例如 ZFFBM型自復式防爆門、KFM系列自復式防爆門等。
