手動無壓風門圖紙|手動無壓風門參數
作者： 礦用風門來源： 互聯網
煤礦井下為了保證有一個穩定可靠的通風系統，一直是該礦通風管理的重要內容，而通風系統的穩定與風門的質量和完好情況息息相關，針對目前井下普遍采用的單扇木制風門存在壓力大、開啟難、易損壞、維護費用高等諸多缺陷，該礦通風技術人員與河北煤炭科學研究院合作，對現有的風門進行了改造，采用手動無壓風門(以下簡稱無壓風門)，取得了良好的效果。
手動無壓風門采用壓力平衡原理，每道風門為雙扇鋼制門框，異向同步開閉，運用聯桿平衡機構，把作用在風門上的壓力通過聯桿平衡機構轉化為一種內力，并得到平衡，保證了風門打開時省力、方便靈活。另外，在門框橫梁上的風門開啟方向的異側焊接擋板，確保風流反向時，風門不被吹開。同時，通過配重塊產生的牽引力實現風門自動關閉。

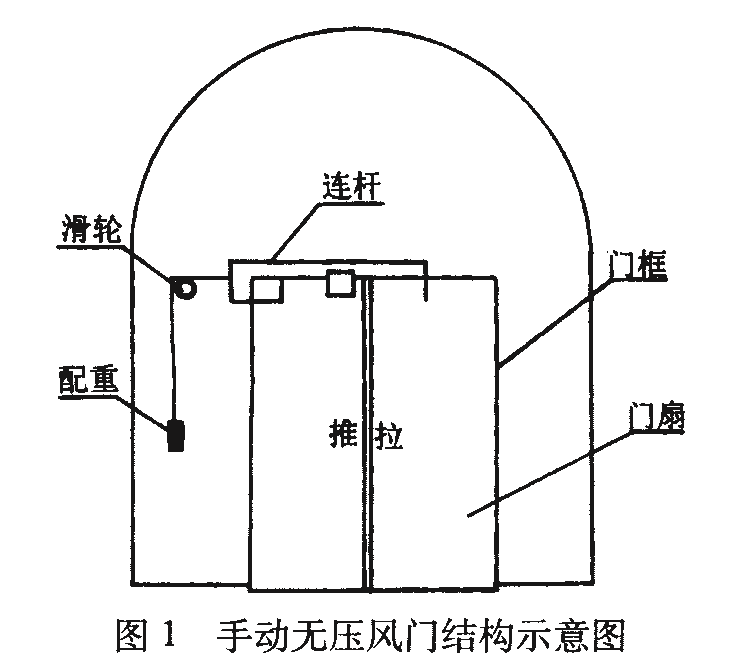

手動無壓風門組成：
門體主要由門框、門扇、平衡機構、防止反風擋板及配重等組成。門框采用鋼制焊接，門扇采用鋼制品材料，與聯桿連接，調節配重，風門能可靠關閉
手動無壓風門特點：
(1)開啟力小，開啟力與風門前后壓差關系較??；
(2)雙向隔風，漏風量小，配置反向風門擋板，不需再設反向風門；
(3)關閉平穩，安全可靠；
(4)防腐、防潮、阻燃、強度大、不易變形；
(5)風門開啟角度"90°"。

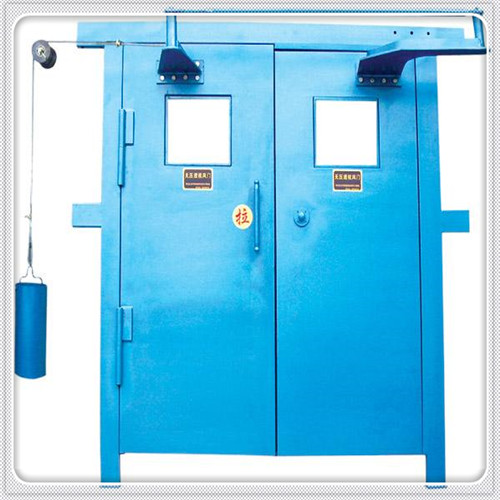

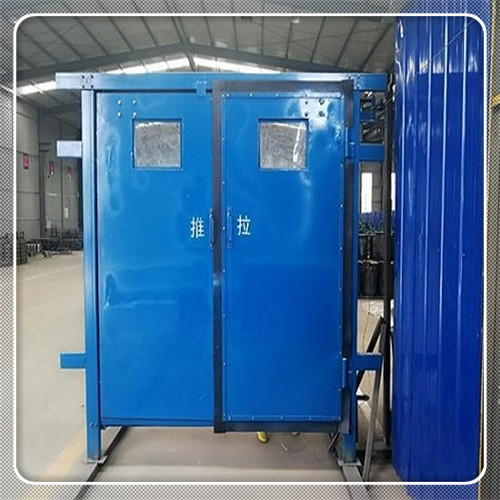

手動無壓風門圖片
