詳細說明：

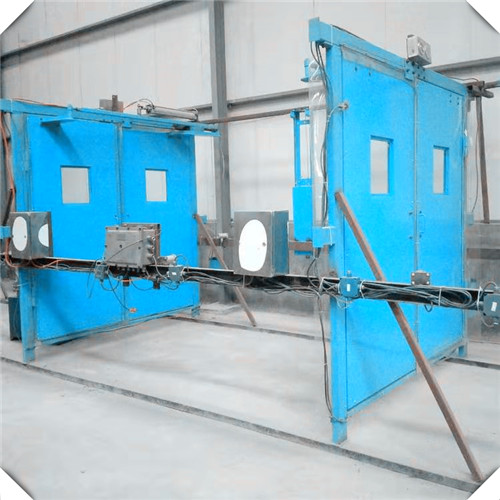

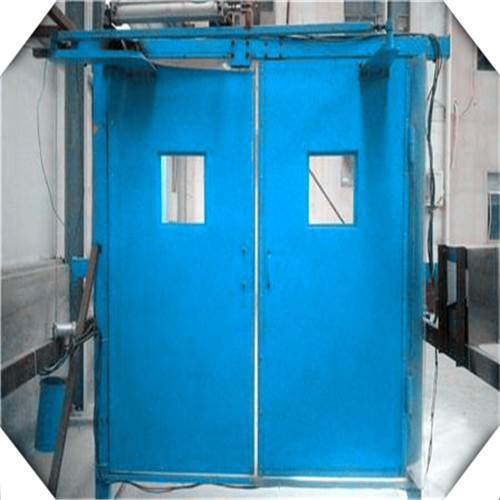

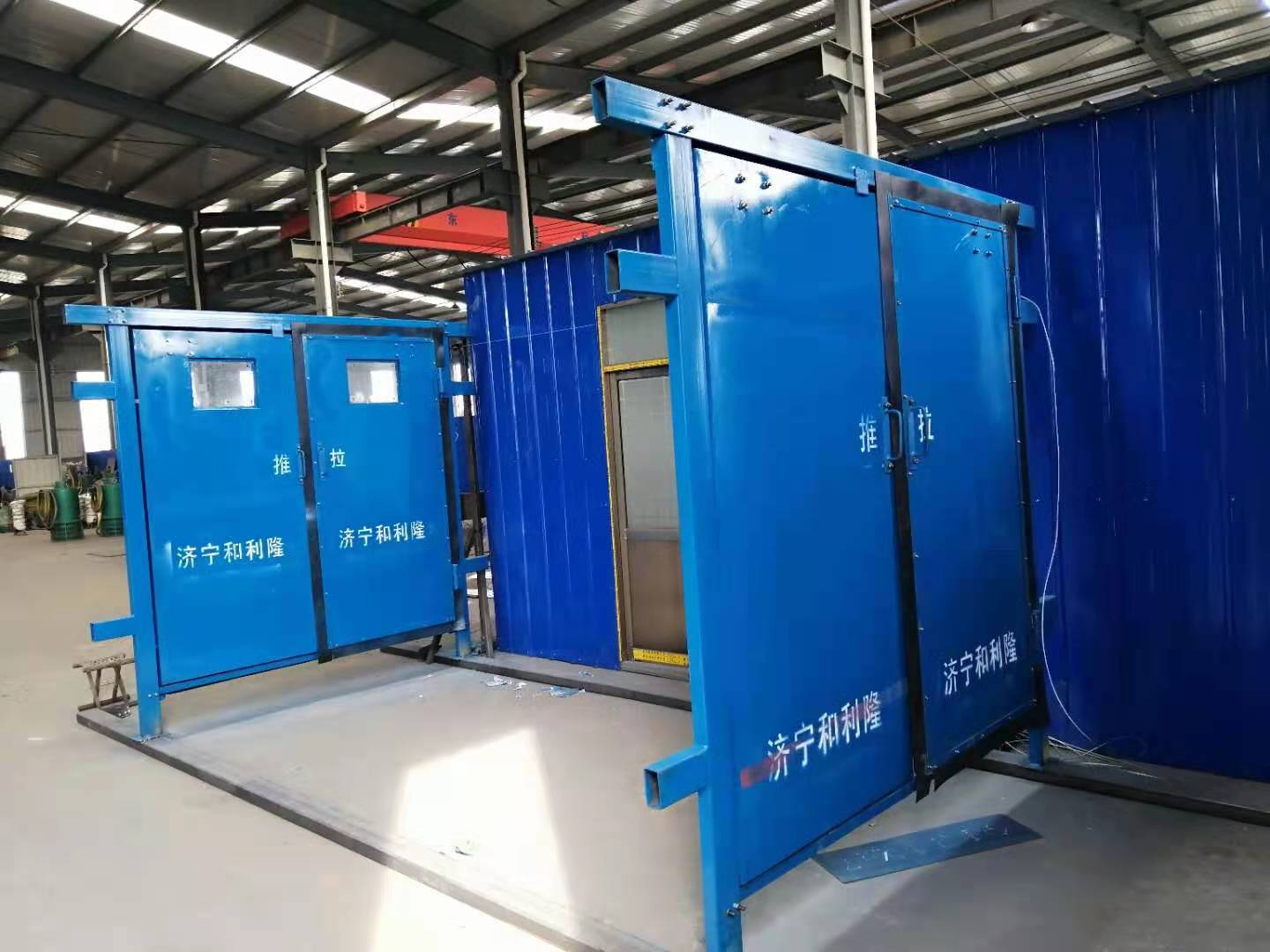

煤礦井下自動風門又稱為氣動平衡風門(無壓平衡氣動風門)主要有2道單扇或者雙扇的風門結構主體，每道風門主體又由一套門框、左右兩門扇、平衡機構、滑輪、鋼絲繩、重錘配重裝置及擋板等組成。其中平衡機構包括左右門軸、支撐直臂、支撐彎臂和連桿機構·，對開結構的左右兩扇門通過支撐直臂、支撐彎臂和連桿實現聯動，分別向2個相反方向同步開啟和閉合。為防止風流反向時吹開風門，有擋板焊接在風門開啟方向的異側。風門門框及門扇用鋼板焊接結構，外部表面做噴塑處理，可以防止井下腐蝕
無壓平衡氣動風門的工作原理無壓平衡風門系統每道單式風門主體均采用連桿平衡機構，左右門扇同步異向打開和關閉，不論風流朝向如何，風流的推力和壓力均同時作用在兩扇門上，并且大小相等，左右門扇風門所受的作用力就轉化為內力并一直平衡。氣缸為風門連桿運動的執行機構，其動力源是井下壓風系統，當有信號發送給控制主機，控制主機發出驅動信號，使電磁閥換向，氣缸伸出，推動連桿機構，實現風門的開啟。重錘配重裝置與風門連桿相連，產生的牽引力減輕風門閉合時的阻力，起到復原平衡作用，實現風門的自動關閉。
無壓平衡氣動風門運行原理
氣動平衡風門每道風門兩側的巷道壁上都安裝有隔爆按鈕和光電式接近傳感器，同時每道風門也安裝有檢測風門開閉狀態的電感式接近傳感器。初始時2道風門均處于關閉狀態，當巷道中人員或礦車需要通過風門A 時，風門A外側光電式接近傳感器SCI檢測到有人員或礦車信號后，風門控制器接收到該信號驅動電磁閥，推動執行機構氣缸A開啟風門，電感式接近傳感器SD2檢測到風門的開啟。此時，語音聲光報警裝置A發出警示語“請注意安全，風門已開啟"且綠色指示燈亮，另一道風門B的閉鎖電磁閥啟動，語音聲光報警裝置B有提示語“請您稍候，前方風門已打開"且紅色指示燈亮。經過適當延時，風門A 內側光電式傳感器SC2檢測到行人或礦車通過后，風門控制器釋放電磁閥，風門A關閉，待電感式接近傳感器SDI檢測到風門A完全關閉后，語音聲光報警器停止報警提示，進人待機狀態。同理，行人或車輛通過另一道風門B時動作過程相同。反向通過兩道風門時控制過程一樣，只要確保同一時間內至少有一道風門處于關閉狀態。
手動操作狀態下，按下風門一側的隔爆按鈕，風門完全打開到位后，松開隔爆按鈕，待行人或礦車通過，操作風門另一側隔爆按鈕關閉風門，關閉到位后松開隔爆按鈕，通過另一道風門時的操作同理。
氣動平衡風門優點
（1)自動無壓風門系統開啟力與風壓大小及方向無關，行人或車輛通過時，風門可以自動打開，待行人或車輛通過后自動關閉，無需人力開啟、費力小方便實用；
（2）無壓風門系統設有互相閉鎖的2道風門，同一時間只能一道風門開啟，并且優先關閉，無須再設反向風門，雙向隔風有效解決了通風系統短路運行問題；
（3）利用壓力平衡原理，采用壓縮空氣為動力，無壓風門在重錘作用下，關閉平穩可靠，如遇停氣，可打開緊急排氣閥，實現手動打開或關閉風門；
（4）無壓風門系統有較好的防潮濕、防腐蝕、防火隔爆性能且具備語音提示和LED顯示2種報警方式。
